６６は、NECの PD765 という、FDC （フロッピィディスクコントローラー）がのっていて、６６には、FD BUFFER というのが有ります｡
FDCと、CPUの間にあって、読み込んだり書き込んだ内容が、一旦貯められる、バッファだと思って下さい｡256バイトのバッファが4本有ります｡
６６の、FD BUFFER のアクセスルーチンは、
Cレジスタは、4本あるバッファのどれにアクセスするかを指定して、Bレジスタが、バッファの中のインデックスになっているそうです。
Z80の I/O アクセスは通常８ビットなので、順番通りにしかアクセス出来ないはずですが、Bレジスタをインデックスとして使うことによって、バッファ内の好きなアドレスにアクセスが可能になっています｡
LD B,0FFH
INDR
IND
なので、上記の例で言うと、インデックス FFHの内容を読み出して、次に、FEH の内容を読み出して、 FDH の内容を読み出して。。...00H になったら INDR が終わる。
次に、IND命令で、00H の内容を読み出す。という意味になっています｡

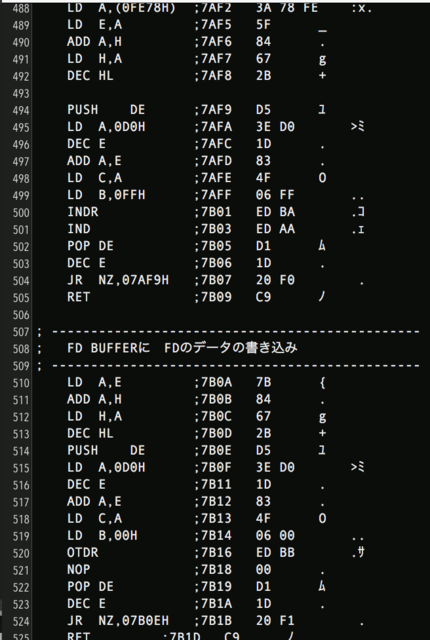

しかしながら、CPUからFD BUFFERへの書き込みルーチンだと、
LD B,00H
OTDR
NOP
となっています。
え？ なんでこうなるの?
６６のBIOSでは、CPUから FD BUFFERへの書き込みには、OTDR命令が使われているのですが、OTDR命令にはバグがあるらしい。です。
そもそも、OTDR命令は、
I/O (C) <-(HL) ; HL<-HL-1 ; B<-B-1 ; B!=0 なら繰り返す。
という動作をすると思っていた。手元にある、Z80の古い本でも、そう書かれてある。
が、実際には、
B<-B-1 ; I/O (C) <-(HL) ; HL<-HL-1 ; B!=0 なら繰り返す。
ということになっているらしい。
INDR命令は、Bレジスタに、FFHを与えると、FF FE FD ....00 とアクセスするが、OTDR命令は、00Hを与えないと、 FF FE FD ...00 とアクセスしてくれないようです。
OTDR命令の後に、何故かNOPが有るのは、おそらく、開発の初期に、OUTD命令があったんだろうな｡。ということが想像出来ます｡それで、何故か、フロッピィに書き込んだ内容が、1バイトずつずれてて、なんじゃこりゃ？ となったので、修正したと｡。汗
これって、CPUにはたまにある話ですが、こんなバグを見落とした。というよりは、好意的に解釈すると、「どうしても、そうならざるを得なかった。」では無いかなぁ。。 真相は分かりませんが｡。。
